패킷 트레이서 기본 설정 문제 풀기

지난 포스팅에서는 패킷트레이서를 통해 스위치와 라우터 기본 구성을 알아봤습니다. 이번에는 저번에 학습한 내용을 토대로 문제를 한 번 풀어보겠습니다.



조건 1 :두개의 라우터(2621XM)를 올리고 WIC-2T 모듈을 창작 후 아래 내용을 설정 하시오.
- R1 : s0/0
- R2 : s0/1  로 연결하시오.

- R1 라우터 설정 내용
 1. 이름 : R1
 2. enable 암호는 CCNA
 3. secret 암호는 CCNA
 4. 콘솔 접속  암호는 1234
 5. 텔넷접속 암호는 1234
 6. 모든 패스워드에 대해 암호화를 진행 하시오.

- R2 라우터 설정 내용
 1. 이름 : R2
 2. enable 암호는 CCNP
 3. secret 암호는 CCNP
 4. 콘솔 접속  암호는 1234
 5. 텔넷접속 암호는 1234
 6. 모든 패스워드에 대해 암호화를 진행 하시오.


조건 2 : 두개의 라우터에 대해 아래 내용을 설정 하시오.
 1. DNS질의를 하지 않도록 하시오.
 2. 모든 설정은 NVRAM에 저장 하시오.


조건 3 : R1,R2 라우터에 대해 IP를 설정 하시오.
R1  ---------------- R2
 s0/0                 s0/1
(10.1)               (10.2)

각각 serial 포트 : 10.10.x.x/24
clock rate : 64000 [DCE만 해당]
포트 활성화

- R1이더넷 포트 : 10.10.20.1 /24
  포트 활성화
  루프백  생성 및 설정
  이름 lo 172   [172.16.20.1/24]

- R2이더넷 포트 : 10.10.30.1 /24
  포트 활성화
  루프백  생성 및 설정
  이름 lo 172   [172.16.30.1/24]

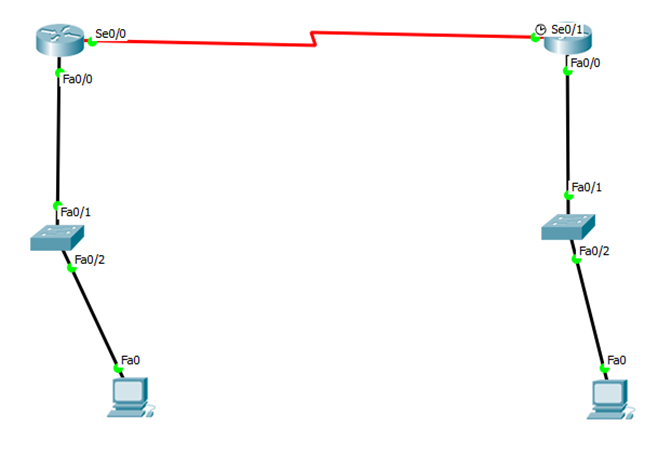

★ 위 문제에 대한 구성도
